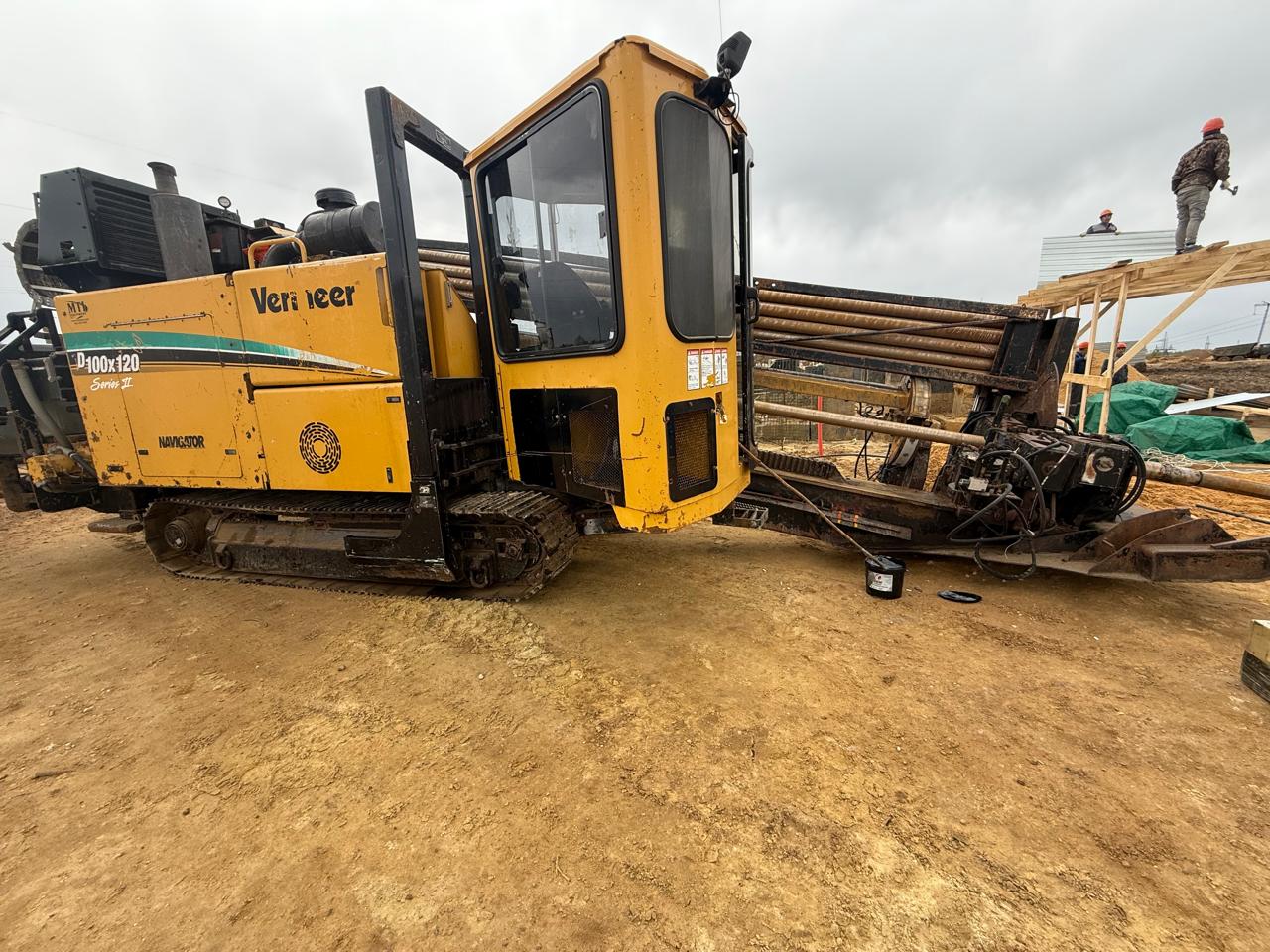

Скорость проходки — это не просто «как быстро крутишь штанги». Это ключевой параметр, который влияет на:
— безопасность работ (чтобы не было прихватов, грифонов и прочих проблематик),
— качество скважины (чтобы не было овальных дыр и завалов),
— ресурс инструмента и установок,
— сроки и себестоимость объекта.
Если не правильно считать скорость проходки скважины ГНБ — высокий риск либо стоять в авариях, либо перерасход ресурсов и времени.
Вы можете воспользоваться онлайн калькулятором в телеграмм или рассчитать самостоятельно, используя формулы ниже:
— безопасность работ (чтобы не было прихватов, грифонов и прочих проблематик),
— качество скважины (чтобы не было овальных дыр и завалов),
— ресурс инструмента и установок,
— сроки и себестоимость объекта.
Если не правильно считать скорость проходки скважины ГНБ — высокий риск либо стоять в авариях, либо перерасход ресурсов и времени.
Вы можете воспользоваться онлайн калькулятором в телеграмм или рассчитать самостоятельно, используя формулы ниже:
1. Что важно при расчете скорости проходки ГНБ
Скорость проходки — это скорость движения бурового инструмента (пилотки, расширителя, трубы) по скважине, измеряется в м/мин.
Подача бурового раствора (Q) — сколько кубов раствора в минуту закачивается в скважину.
Грунтовый коэффициент (F) — показывает, сколько раствора необходимо чтобы вымыть куб грунта (берём из таблицы, для песка — 3, для глины — 5 и т. д.).
Диаметр расширения (Dрасш) — диаметр расширителя для текущего этапа.
Диаметр предыдущего прохода (Dпр) — диаметр пилотной скважины или предыдущего расширения.
Подача бурового раствора (Q) — сколько кубов раствора в минуту закачивается в скважину.
Грунтовый коэффициент (F) — показывает, сколько раствора необходимо чтобы вымыть куб грунта (берём из таблицы, для песка — 3, для глины — 5 и т. д.).
Диаметр расширения (Dрасш) — диаметр расширителя для текущего этапа.
Диаметр предыдущего прохода (Dпр) — диаметр пилотной скважины или предыдущего расширения.

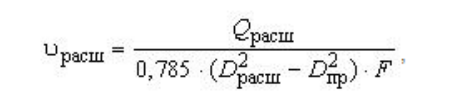

2. Формула расчёта скорости протяжки расширителя:

Где:
— Uрасш — скорость протяжки (м/мин)
— Qрасш — подача раствора (м³/мин)
— Dрасш — диаметр расширителя (м)
— Dпр — диаметр предыдущего прохода (м)
— F — грунтовый коэффициент
3. Пример расчёта для разных установок и скважин
Пример 1. Маленькая установка, короткая скважина
Установка: Ditch Witch JT10 (подача раствора — 0,07 м³/мин)
Длина скважины: 60 м
Диаметр трубы: 110 мм
Диаметр расширителя: 250 мм (0,25 м)
Диаметр пилотки: 110 мм (0,11 м)
Грунт: песок (F = 3)
Формула:
Uрасш = Qрасш / (0,785 x (Dрасш² - Dпр²) x F)
Подставляем:
0,25² = 0,0625
0,11² = 0,0121
0,0625 — 0,0121 = 0,0504
0,785×0,0504 = 0,0396
0,0396×3 = 0,1188
Uрасш = 0,07 / 0,1188 ≈ 0,59 м/мин
Вывод:
JT10 — не торопитесь, максимум 0,6 м/мин на расширение 250 мм в песке. Лучше держать скорость 0,4−0,5 м/мин, чтобы не было прихватов.
Пример 2. Средняя установка, средняя скважина
Установка: Vermeer D24×40 (подача — 0,2 м³/мин)
Длина: 150 м
Диаметр трубы: 225 мм
Диаметр расширителя: 350 мм (0,35 м)
Диаметр пилотки: 140 мм (0,14 м)
Грунт: супесь (F = 4)
Считаем:
0,35² = 0,1225
0,14² = 0,0196
0,1225 — 0,0196 = 0,1029
0,785×0,1029 = 0,0807
0,0807×4 = 0,3228
Uрасш = 0,2 / 0,3228 ≈ 0,62 м/мин
Вывод:
D24×40 — оптимально 0,6 м/мин на расширение 350 мм в супеси. Превышать не рекомендуется, иначе весь шлам не вынесет.
Пример 3. Большая установка, длинная скважина
Установка: XCMG XZ320E (подача — 0,4 м³/мин)
Длина: 400 м
Диаметр трубы: 400 мм
Диаметр расширителя: 600 мм (0,6 м)
Диаметр пилотки: 180 мм (0,18 м)
Грунт: глина (F = 5)
Считаем:
0,6² = 0,36
0,18² = 0,0324
0,36 — 0,0324 = 0,3276
0,785×0,3276 = 0,2571
0,2571×5 = 1,2855
Uрасш = 0,4 / 1,2855 ≈ 0,31 м/мин
Вывод:
XZ320E — максимум 0,3 м/мин на расширение 600 мм в глине. Лучше держать 0,2−0,25 м/мин, иначе глина обожмёт, будет сальник и аварии.
3. На что влияет скорость проходки ГНБ:
Слишком быстро— не успевает выноситься шлам, канал схлопывается, риск прихвата, грифона, обрыва инструмента.
Слишком медленно — размывается канал, временные потери.
Оптимально — раствор выносит шлам, стенки держатся, инструмент идёт ровно, аварий нет.
Слишком медленно — размывается канал, временные потери.
Оптимально — раствор выносит шлам, стенки держатся, инструмент идёт ровно, аварий нет.
4. Практические советы ГНБ:
Всегда считайте скорость под свою установку и⦁свою скважину!
В⦁песке⦁— не⦁торопитесь, держите вязкость раствора не⦁менее 50−60 сек по⦁воронке Марша, на⦁затяжку трубы используйте лубрикант.
В⦁глине⦁— не⦁останавливайтесь надолго, иначе высокий риск обжима инструмента, добавляйте PHPA и⦁детергент.
Следите за⦁давлением и⦁выходом⦁— если пропала циркуляция, сразу предпринимайте действия по⦁предупреждению аварии!
Нужна консультация⦁— обращайтесь к⦁нашему инженеру.
В⦁песке⦁— не⦁торопитесь, держите вязкость раствора не⦁менее 50−60 сек по⦁воронке Марша, на⦁затяжку трубы используйте лубрикант.
В⦁глине⦁— не⦁останавливайтесь надолго, иначе высокий риск обжима инструмента, добавляйте PHPA и⦁детергент.
Следите за⦁давлением и⦁выходом⦁— если пропала циркуляция, сразу предпринимайте действия по⦁предупреждению аварии!
Нужна консультация⦁— обращайтесь к⦁нашему инженеру.
